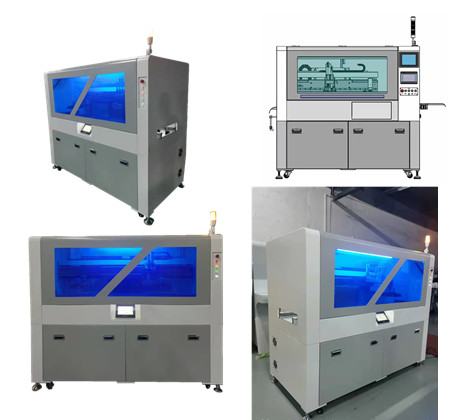

LED全自動錫膏印刷機
產品特點
1、本設備是根據近年來迅猛發展的光電行業需要而開發的一款專門針對LED燈板印刷的LED全自動錫膏印刷機。本機可適應各種LED燈源板的拼板進行全自動錫膏印刷。
2、可編程印刷頭：多套閉環步進馬達驅動相當于高精度的伺服電機驅動效果，保證其印刷的精度,左右刮刀壓力單獨可調,確保因刮刀材質疲勞變形而產生的前后印刷不一致性；有效地控制行程,提高印刷效率,防錫膏外泄。
3、標準型不銹鋼刮刀,獨特設計,提高刀片使用壽命。
4、精確的機械對準系統，確保印刷偏差的可控范圍。
5、PCB夾持裝置系統配置電路板頂板鋁座和真空吸盤確保PCB側邊柔性夾緊裝置，保證PCB夾持時不會產生彎曲變形；可配備底部真空吸嘴，在PCB定位時更有效的定位。
6、本設備適用于不同厚度PCB的高度手動調整平臺—保證PCB與鋼網最佳接觸
7. 加寬型同步帶傳動,傳送運力大,運速可控；步進馬達驅動,可編程實現不同的運輸速度及動作；新概念導軌,無縫傳輸確保PCB運輸的可靠性；適應各種PCB板厚度，制程更簡便；
8.高適應性鋼網框裝夾系統可實現各種尺寸的網框的印刷，并可實現在生產過程中的快速更換機型。
LED全自動錫膏印刷機
技術參數：
型號 | QQAYS-500 | QQAYS-600 | QQAYS-1200 |
機器外形尺寸 | 1450(L)X950(W)X1500(H)mm | 1120(L)X950(W)X1500(H)mm | 1720(L)X950(W)X1500(H)mm |
機體參數 | |||
使用空氣氣壓 | 4.5~6Kg/cm2 | 4.5~6Kg/cm2 | 4.5~6Kg/cm2 |
電源 | AC:220±10%,50/60HZ 1Φ 3KW | AC:220±10%,50/60HZ 1Φ 3KW | AC:220±10%,50/60HZ 1Φ 3KW |
控制方法 | 7寸觸摸屏控制 | 7寸觸摸屏控制 | 10寸觸摸屏控制 |
機器重量 | 400公斤左右 | 400公斤左右 | 500公斤左右 |
傳動參數 | |||
傳送高度 | 900±20mm | 900±20mm | |
傳送方向 | 左-右;右-左; | 左-右;右-左; | |
運輸速度 | Max 200mm/S （可編程） | Max 1500mm/S （可編程） | |
PCB的定位方式 | 獨特的頂部壓平,邊夾,真空吸板 | 獨特的頂部壓平,邊夾,真空吸嘴 | |
PCB傳送高度 | 15mm | 15mm | |
印刷參數 | |||
最大鋼網尺寸 | 700+450mm | 850+450mm | 1450+450mm |
PCB 最小尺寸 | 80X50mm | 80X50mm | |
PCB 最大尺寸 | 500X300mm | 600X300mm | 1200X300mm |
PCB 厚度 | 1.0-6mm | 0.4-6mm | |
PCB 翹曲量 | ＜1% | ＜1% | |
印刷頭 | 兩個獨立的氣動驅動印刷頭 | 兩個獨立的氣動驅動印刷頭 | |
刮刀速度 | 6~200mm/sec | 6~200mm/sec | |
刮刀壓力 | 0~15Kg/cm2 | 0~15Kg/cm2 | |
刮刀角度 | 60°/55°/45° | 60°/55°/45° | |
刮刀類型 | 鋼刮刀標準,膠刮刀 | 鋼刮刀標準,膠刮刀 | |
鋼網分離速度 | 0.1~20mm/sec （可編程） | 0.1~20mm/sec （可編程） | |
重復定位精度 | ±0.1mm | ±0.1mm | |
印刷精度 | ±0.1mm | ±0.2mm | |
印刷周期 | <10s | <15s | |
換線時間 | <5Min | <5Min | |
